석유 및 가스 트럭
Created with Pixso. 10톤 LPG 스키드 스테이션, 20cbm 20000 리터 LPG 실린더 충전 스테이션
상세 정보
인증:
ISO9001 CCC ASME ISO
제품명:
LPG 충전소
탱커 재료:
Q345R Q370R 탄소강
펌프&모터:
2개의 LPG 채우는 가늠자를 가진 2 세트 펌프&모터
설계압력:
1.77MPA
채우는 매체:
액화석유가스 프로판
구조적 형태:
일체형 분리형
인증:
ISO9001 CCC ASME
LPG 탱크 색상:
레드 화이트 LPG 탱크 고객의 요청
포장 세부 사항:
Nake 패키지 중고 RO-RO 선박 컨테이너 선박
공급 능력:
연간 6000unit
강조하다:

LPG 탱크 트럭

,

LPG 벌크 탱크

제품 설명

20cbm LPG 충전소 10tons LPG 스키드 스테이션 20, 000 리터 LPG 실린더 충전소





LPG 탱크 가스 충전소 기술 매개 변수

항목 매개 변수 항목 매개 변수
부피 20M310톤 껍질 두께 12mm
탱크 재료 탄소 강철Q345R 끝판의 두께 12mm
전체 크기 6154*2124*2714mm 탱크의 순중량 50501kg
탱크 지름 2100mm 용량 79801kg
디자인 압력 1.77Mpa 가스 밀도 500~5901kg/m3
수압 시험 압력 2.22Mpa 부식 용량 1mm
설계 온도 -20oC ~ 50oC 열처리 대용품
증기 출구 DN50 가스 출구 DN50
설계된 수명 15년
추가 SET부속품아래와 같이(필요한 경우)
모델 항목 Qty 연결면
J41N-2.5-50 정지 밸브 DN50 6 RF
J41N-2.5-25 정지 밸브 DN25 2 RF
J41N-2.5-80 정지 밸브 DN80 1 RF
J24W-320-DN6 J24W 바늘 밸브 M20*1.5 1
HG21584-95 자기판 레벨 측정기 UZFAL-2.5RF-3040-0.5 1 RF
A42F-25-100 안전 밸브 DN80 1 RF
Y-100T 압력 측정기 M20 * 1.5 1.5도 0 ~ 4Mpa 1
WTQ-280 온도 측정기 M33*2 2.5도 1 -40oC ~ 60oC



모델 설계 압력 실린더 크기 (지름 * 파이프 길이 * 벽 두께 mm) 차원 (외선 지름 * 전체 높이 / 전체 길이 mm) 소재 전체 순량 (kg)
1 10m/10000L 1.77MPa 1600*4400*10 1620*2400*5300 Q345R 2800
2 15m/15000L 1.77MPa 1800*5250*12 1824*2600*6300 Q345R 4250
3 25m/25000L 1.77MPa 2200*5800*12 2224*3000*7100 Q345R 5850
4 30m/30000L 1.77MPa 2200*7100*12 2224*3000*8400 Q345R 6800
5 45m/45000L 1.77MPa 2600*7500*14 2628*3400*9000 Q345R 9770
6 50m/50000L 1.77MPa 2600*8500*14 2628*3400*10000 Q345R 10800

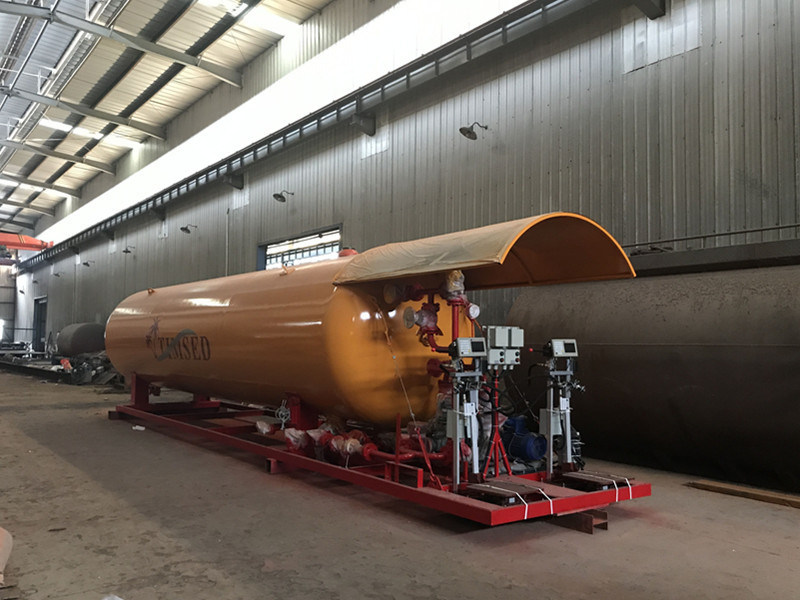

10톤 LPG 스키드 스테이션, 20cbm 20000 리터 LPG 실린더 충전 스테이션



LPG 가스 충전소 주요 기능



* 가스 차량에 가스를 공급: 고품질의 분배기가 장착되어 있으며 측정은 정확하고 안정적입니다.

* 배하: LPG 탱크 차는 매체를 스키드 장착 플랜트에 있는 저장 탱크로 원활하게 배하 할 수 있습니다.

* 배수: 저장 탱크의 물 로깅과 같은 다양한 물은 배수 출구로 배수됩니다.

* 비공: 저장 탱크의 잔류 압력은 오버게일링 중에 비공 포트를 통해 방출 될 수 있습니다.

* 대체 펌프: 결함 상태에서 가스 채용 펌프와 배하 펌프는 상호 대체 될 수 있습니다.

* 역부하: 저장 탱크에 있는 액체는 가솔린 탱크 차에 부하되어 배달될 수 있습니다.

* 비상 차단: 공기 작동 비상 차단 밸브는 저장 탱크의 액체 출구에 설치됩니다.
비정상적인 조건에서 비상 절단점을 달성할 수 있는 장치

* 누출 경보: 누출 탐사선은 스키드 장착 된 주유소의 키 포지톤에 설치됩니다.
장비의 보안 상태를 확인하기 위해

* 액체 레벨 경보: 상부 및 하부 액체 레벨 제한 스위치가 설치되어 있습니다. 따라서 액체 경보 및 제어 기능이 있습니다.



10톤 LPG 스키드 스테이션, 20cbm 20000 리터 LPG 실린더 충전 스테이션



10톤 LPG 스키드 스테이션, 20cbm 20000 리터 LPG 실린더 충전 스테이션



10톤 LPG 스키드 스테이션, 20cbm 20000 리터 LPG 실린더 충전 스테이션
