商品の詳細
|
ASMEの圧力容器LPGの貯蔵タンクQ345R 40m3カスタマイズされる20トン色
| モデル番号: | 5 | 100m3 |
| MOQ: | 1 ユニット |
| 価格: | Price negotiable |
| 納期: | 15-30 の仕事日 |
| 支払い条件: | L/C、T/T、D/A、D/P、ウェスタン・ユニオン、MoneyGram |
詳細情報
証明:
ASME ISO CCC ISO9001
製品名:
LPGのガス貯蔵タンク
色:
赤い白LPGの貯蔵タンクの顧客の要求
LPGの満ちる媒体:
液化石油ガスのプロパン
タンク容量:
5m3 10m3 20m3 30m3 40m3 50m3 60m3 80m3 100m3
ターゲット国:
タンザニア ザンビア ナイジェリア ガーナ モンゴル スーダン
パッケージの詳細:
Nakeのパッケージによって使用されるRO-ROの船のコンテナー船
供給の能力:
1年ごとの50000単位
ハイライト:
LPG のタンク車
,LPGの弾丸タンク
製品説明

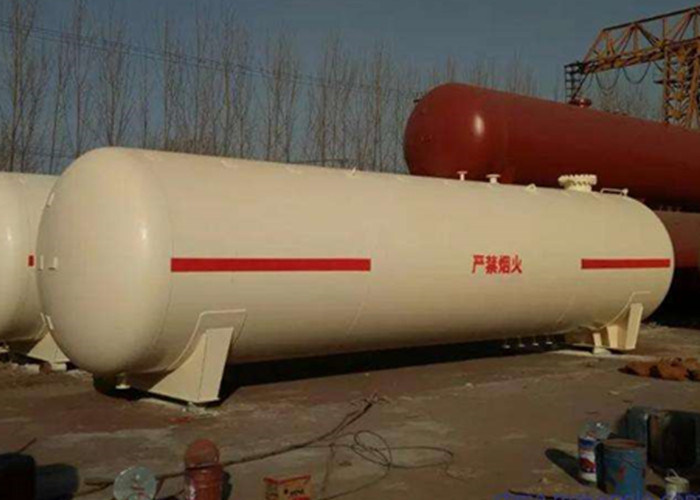

ASMEの圧力容器LPGの貯蔵タンク40m3 LPGタンク20Ton LPGガス タンク
部分2. LPGタンク技術的な変数:
|
|
LPGの貯蔵タンクの指定 | ||||||
|
容量 （CBM） |
直径 DN |
貝厚さ （mm） |
ヘッド厚さ （mm） |
縁石重量 （kg） |
負荷 重量 （kg） |
全体寸法（mm） | |
| 5 | 1600 | 10 | 10 | 2030年 | 1995年 | 3070*1620*2210 | |
| 8 | 1600 | 10 | 10 | 2540 | 3192 | 4270*1620*2210 | |
| 10 | 1600 | 10 | 10 | 2950 | 3990 | 5260*1620*2210 | |
| 12 | 1800 | 10 | 12 | 3360 | 4788 | 5034*1820*2410 | |
| 15 | 1800 | 10 | 12 | 3920 | 5985 | 6224*1820*2410 | |
| 20 | 1800 | 10 | 12 | 4820 | 7980 | 8174*1820*2410 | |
| 25 | 2200 | 12 | 14 | 6020 | 9975 | 7008*2224*2814 | |
| 32 | 2400 | 14 | 14 | 7710 | 12768 | 7508*2428*3018 | |
| 50 | 2600 | 14 | 16 | 10910 | 19950 | 9912*2628*3218 | |
| 50 | 2700 | 14 | 16 | 10640 | 19950 | 9182*2728*3318 | |
| 80 | 3100 | 16 | 18 | 17000 | 31920年 | 11166*3132*3722 | |
| 80 | 3200 | 18 | 18 | 18140 | 31920年 | 10516*3236*3826 | |
| 100 | 3100 | 16 | 18 | 20410 | 39900 | 13866*3132*3722 | |
| 100 | 3200 | 18 | 18 | 21800 | 39900 | 13016*3236*3826 | |
| 120 | 3400 | 18 | 20 | 24960 | 47880 | 13820*3436*4026 | |
| 設計圧力 | 1.77のMPa | ||||||
| 腐食しろ（mm） | 1つのmm | ||||||
| 中型密度（kg/m3） | 420kg/m3 | ||||||
| タンクおよび本管圧力部品の材料 | Q345R | ||||||
| 運ばれた標準 |
圧力容器、安全技術の監督の規則 静止した圧力容器のため |
||||||
| 選択の付属品の安全弁 |
安全弁、コラムの磁気リバーシブルの水平なメートル、圧力計、 温度計、締切り弁 |
||||||
注目:
1つは条件の下で安全弁タンクが流れが10L/m.minより大きいスプレー装置の下に置かれること設計されています
2つはユーザーの実際の場所によって管開口部の位置次元settedできます。
3私達はユーザーの要求に従って磁気浮遊物球のタイプにリバーシブルの水平なメートルを変えてもいいです。
4つは正確さとして参照のためだけデータ リスト、取りますデッサンをです。
