Camion de pétrole et de gaz
Created with Pixso. CSC2018004 réservoirs de stockage de GPL 15 tonnes 30 CBM 5000L - 100000 L ASME approuvé
Informations détaillées
Certification:
ISO9001 ASME
Volume du réservoir:
5000L, 10000L, 20000L, 50000L, 60000L, 80000L, 100000L
Capacité de chargement:
2 tonnes, 5 tonnes, 10 tonnes, 20 tonnes, 25 tonnes, 30 tonnes, 40 tonnes, 50 tonnes, 60 tonnes
Accessoires de sécurité:
Soupape de sécurité, vanne d'arrêt, jauge de niveau, manomètre
Matériau du réservoir:
Q345r, Q370r, 16MnR pour temps extrêmement froid.
Densité moyenne:
Gaz de pétrole liquéfié, 420-580kgs/M3
Épaisseur du réservoir:
Réservoir de stockage de GPL de 14 mm, 50 000 litres
Épaisseur de la plaque de finition:
16 mm réservoir de stockage de GPL de 25 tonnes
Dimension du réservoir:
Dn2700, 9182*2728*3318, réservoir GPL de 25 tonnes
Nom du produit:
Réservoir GPL hors sol de 25 tonnes, 50 000 litres
Type de pétrolier:
Réservoir de stockage de GPL hors sol ou souterrain
Détails d'emballage:
Nues ou cirées avant expédition
Capacité d'approvisionnement:
100 unités par mois
Mettre en évidence:

Camion-citerne à GPL

,

Réservoir vrac GPL

Description du produit

30000 litres de gaz de pétrole liquéfié 15 tonnes réservoir de stockage de GPL 30cbm pour le marché du Nigeria


Paramètre technique pour le réservoir de stockage de GPL de 15 tonnes



Numéro d'article. Paramètres
Volume du réservoir (CBM) 30
Poids à vide (kg) 7110kg
Capacité de remplissage (kg) 15 000 kg
Épaisseur de la coque (mm) 12
Épaisseur de la plaque d'extrémité (mm) 14
diamètre du cylindre du réservoir (mm) 2300
Dimensions extérieures (mm)
(longueur×largeur×hauteur)		 7008*2224*2814
Matériau du réservoir et des pièces sous pression principales Acier au carbone Q345R
Milieu de remplissage Gaz de pétrole liquéfié
Pression de conception 1,77MPa (256,65 livres par pouce carré)
Allocation de corrosion 1 mm
Densité moyenne 550 kg/m3



liste d'accessoires pour réservoir de stockage de GPL de 30 000 l

Liste des accessoires
Numéro de pièce Taille Nom des pièces Numéro de modèle. Quantité Unité
un DN50 Vanne d'arrêt pour sortie de vidange J41N-2.5-50 1 ensemble
b DN50 Vanne d'arrêt pour sortie de phase liquide J41N-2.5-50 1 ensemble
c1 DN50 Vanne de coupure pour sortie d'équilibre de phase gazeuse J41N-2.5-50 1 ensemble
c2 DN50 Vanne de coupure pour sortie d'équilibre de phase gazeuse J41N-2.5-50 1 ensemble
d DN50 Vanne d'arrêt pour entrée de liquide J41N-2.5-50 1 ensemble
je DN50 Vanne d'arrêt pour sortie de vidange d'air J41N-2.5-50 1 ensemble
h DN80 Vanne d'arrêt pour soupape de sécurité J41N-2.5-80 1 ensemble
f1 DN25 Vanne d'arrêt pour jauge de niveau magnétique J41N-2.5-25 1 ensemble
f2 DN25 Vanne d'arrêt pour jauge de niveau magnétique J41N-2.5-25 1 ensemble
e M33*2 Thermomètre WTQ-280 1 ensemble
g M20*1.5 Manomètre Y-100T 1 ensemble
/ / Jauge de niveau magnétique HG21584-95 1 ensemble
/ DN80 Soupape de sécurité A42F-25 1 ensemble
  M20 × 1,5 Vanne à pointeau J24W-320-DN6 1 ensemble
Quantité totale 14

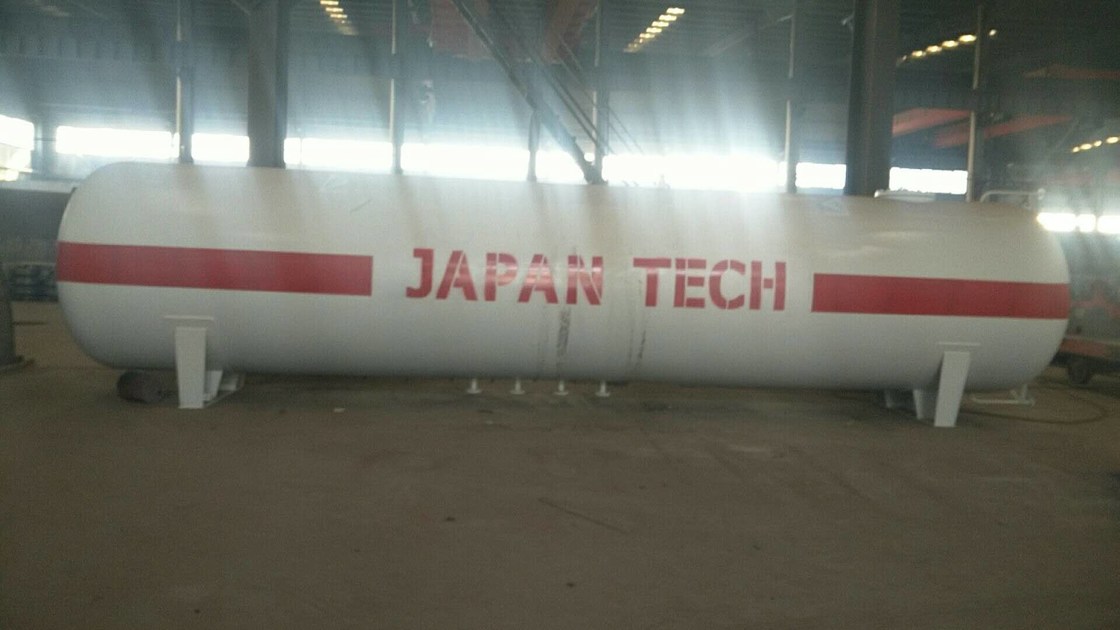

Photos détaillées pour le réservoir de stockage de GPL de 30cbm

CSC2018004 réservoirs de stockage de GPL 15 tonnes 30 CBM 5000L - 100000 L ASME approuvé

CSC2018004 réservoirs de stockage de GPL 15 tonnes 30 CBM 5000L - 100000 L ASME approuvé

CSC2018004 réservoirs de stockage de GPL 15 tonnes 30 CBM 5000L - 100000 L ASME approuvé



Processus de production pour un réservoir de stockage de GPL de 15 tonnes

CSC2018004 réservoirs de stockage de GPL 15 tonnes 30 CBM 5000L - 100000 L ASME approuvé
